防爆型電加熱導熱油爐

700防爆型電加熱（電磁）導熱油爐（又稱有機熱載體鍋爐）產品介紹：

1、 DR係列防爆有機熱載體鍋爐是一種新型環保的熱能轉換設備。導熱油加熱機組是一種新型環保的熱能轉換設備，以電力為能源，通過電熱元件將電能轉換成熱能；以有機熱載體（導熱油）作為傳熱介質，通 過高溫油泵將導熱油在係統中進行強製性循環，使其被周而複始的加熱，從而達到滿足 需熱設備連續獲得所需熱能的目的；並可滿足生產流程中設定的工藝溫度以及高精度控 溫的要求。

通常防爆導熱油加熱機組由主機（加熱體、防爆高溫油泵及過濾器）、高位槽、控製櫃、管路等作為一整套設備與用熱設備共同組裝形成強製性液相循環的加熱係統

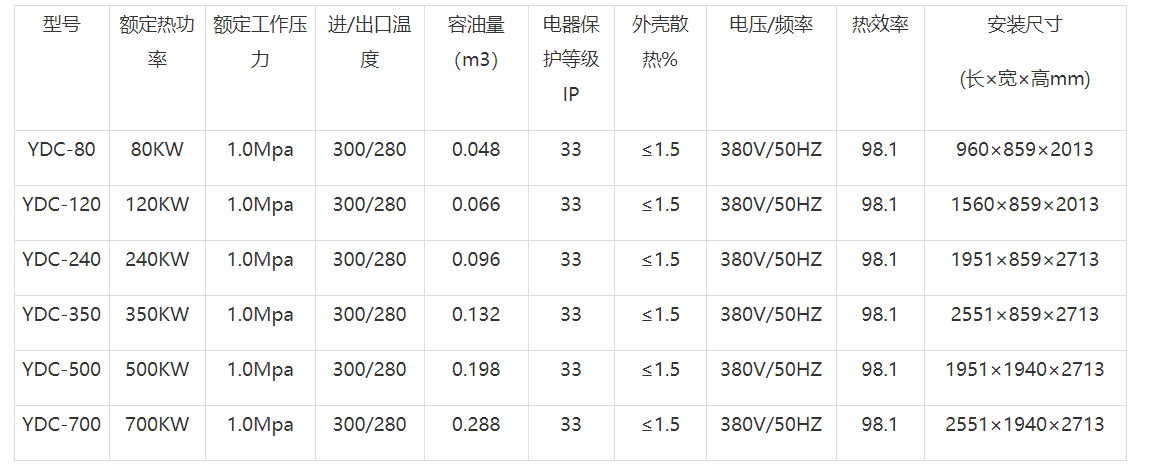

2、 結構特性與規格：

1）爐體的兩組組管子φ273×8，通過φ76×4的管子與集箱串聯一起，然後流入使用係統。

   2）溫度計接口、壓力計接口采用DN15的接口，接管接采用φ22X4。

 管子流速的確定

GB/T17410-2008《有機熱載體爐》中推薦流速：

輻射段，V1＞2m/s；   對流段，V2＞1.5  m/s

所用有機熱載體最高允許液膜溫度t_fpermit=370℃。

輔機選用

安全控製

安全附件及安全保護裝置

 a）超溫報警控製：進出口油溫顯示熱電偶XMT-122；根據設定值控製有機熱載體爐燃燒，加熱爐進出口油溫超過最高給定值，控製櫃報警，同時聯鎖有機熱載體爐的停止加熱體供電。

b）差壓報警控製：差壓報警裝置XMT-2002；加熱爐進出口油的差壓低於給定值，控製櫃報警，同時聯鎖有機熱載體爐的加熱體供電。

c）出口超壓報警控製：電接點壓力表YX-150。

加熱爐出口油的壓力大於壓力表給定值，控製櫃報警，同時聯鎖有機熱載體爐的風機停止工作。

d）出口溫度控製與燃燒係統聯鎖，溫度降低，電流加大，溫度升高，電流減小。

e)當鍋爐係統內有機熱載體總注入量大於5m3時，按照TSG G0001-2012《鍋爐安全技術監察規程》11.3.6.2-11.3.6.6的要求裝設安全保護裝置。
